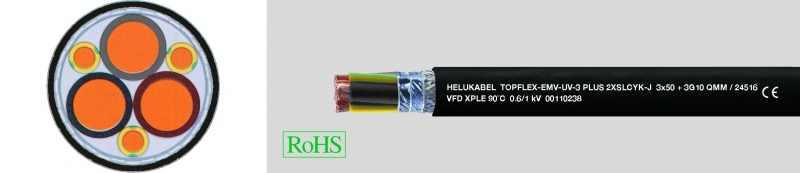

TOPFLEX®-EMV-UV-3 PLUS 2XSLCYK-J
Производитель —
Оценка (средняя 3)
Технические характеристики
Специальный кабель подключения двигателей для частотных преобразователей на основании DIN VDE 0250
Температурный диапазон
подвижно от -5 °C до +70 °C
стационарно от -40 °C до +70 °C
Допустимая температура...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TOPFLEX®-EMV-UV-3 PLUS 2XSLCYK-J
- Специальный кабель подключения двигателей для частотных преобразователей на основании DIN VDE 0250
-
Температурный диапазонподвижно от -5 °C до +70 °Cстационарно от -40 °C до +70 °C
- Допустимая температура проводника +90°C
-
Номинальное напряжениеU0/U 600/1000 В
-
Максимально допустимое рабочее напряжениеоднофазный и трехфазный переменный ток 700/1200 В постоянный ток 900/1800 В
- Испытательное напряжение 4000 В
-
Сопротивление изоляциимин. 200 МОм x км
-
Сопротивление связив зависимости от сечения проводникамакс. 250 Ом/км
-
Минимальный радиус изгибав свободном движении:до 12 мм: 10x Ø кабеля>12 до 20 мм: 15x Ø кабеля>20 мм: 20x Ø кабелястационарно:до 12 мм: 5x Ø кабеля>12 до 20 мм: 7,5x Ø кабеля>20 мм: 10x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Изоляция жил из сшитого полиэтилена (XLPE)
- Цвета жил: черный, коричневый, серый
- Жила заземления желто-зеленая (скручены по тройкам)
- Структура: 3+3 жилы
- Концентрическая повивная скрутка жил
-
1. Экран со специальной алюминиевой фольгой2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие пр. 85%
- Специальная PVC-оболочка, черная (RAL 9005)
- C разметкой метража
- Низкая рабочая емкость
- Малое сопротивление связи обеспечивает хорошую электромагнитную совместимость
- Оптимальное экранирование позволяет использовать этот кабель для подключения к частотным преобразователям
- Вариант 3 PLUS по сравнению с 4-жильными исполнениями, с точки зрения свойств ЭМС, имеет дополнительно улучшенную, симметричную 3-жильную структуру. Жила заземления располагается в незаполненном пространстве между жилами -так образуется концентрическая структура
- Минимальное сечение, равное 0,75 мм², соответствует требованиям DIN EN 60204 ч. 1
- Устойчив к УФ-лучам
- Подходит для прокладки на открытом воздухе от маркоразмера 3x16+3G2,5 мм² пригоден для прокладки в земле
- Этот экранированный кабель имеет XLPE-изоляцию, отличается малой емкостью экрана. Благодаря этому он обеспечивает низкие потери при передаче мощности по сравнению с PE-кабелями
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
- Соответствует требованиям к ЭМС согласно EN 55011 или DIN VDE 0875 раздел 11
- **) Токовая нагрузка при непрерывной эксплуатации до температуры 30 °C. При температурах, превышающих это значение, действуют коэффициенты пересчета в соответствии с DIN VDE 0298 ч. 4.
Служит в качестве кабеля подключения и соединительного кабеля при средних механических нагрузках, при стационарной прокладке и ограниченном свободном движении. Предназначен для сухих и влажных помещений, а также для прокладки на открытом воздухе. От от маркоразмера 3x16+3G2,5 мм² возможна прокладка в земле. Повышенная допустимая температура проводника (+90°C) позволяет ему выдерживать увеличенные токовые нагрузки по сравнению с PE-изолированными кабелями.Используется в автомобильной, пищевой отрасли, на экологически чистых производствах, в упаковочной промышленности и в станкостроении. Применяется в манипуляторах, в механизмах SIMOVERT для насосов, вентиляторов, ленточных транспортеров, систем кондиционирования воздуха и т.п. Используется во взрывоопасных зонах.
ЭМС = электромагнитная совместимость
Для соблюдения пределов радиопомех согласно EN 55011 кабель должен иметь большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Art.-Nr. | Aderzahl x Nennquer- schnitt mm² |
Außen-Ø ca. mm | Kopplungswiderstand | Strombelastbarkeit **) mit 3 belasteten Adern in Ampère | Cu-Zahl kg / km | Gewicht ca. kg / km | Preis EUR / 100m Cu 150,- | |
| bei 1 MHz Ohm/km | bei 30 MHz Ohm/km | |||||||
| 24508 | 3 x 1,5 + 3 G 0,25 | 9,2 | 23 | 86,0 | 140,0 | 328,00 | ||
| 24509 | 3 x 2,5 + 3 G 0,5 | 10,8 | 18 | 210 | 32 | 144,0 | 220,0 | 410,00 |
| 24510 | 3 x 4 + 3 G 0,75 | 12,3 | 11 | 210 | 42 | 224,0 | 323,0 | 517,00 |
| 24511 | 3 x 6 + 3 G 1,0 | 14,0 | 6 | 150 | 54 | 298,0 | 420,0 | 713,00 |
| 24512 | 3 x 10 + 3 G 1,5 | 17,6 | 7 | 180 | 75 | 491,0 | 615,0 | 936,00 |
| 24513 | 3 x 16 + 3 G 2,5 | 20,4 | 9 | 190 | 100 | 723,0 | 819,0 | 1294,00 |
| 24514 | 3 x 25 + 3 G 4,0 | 23,2 | 4 | 95 | 127 | 1138,0 | 1325,0 | 1782,00 |
| 24515 | 3 x 35 + 3 G 6,0 | 26,1 | 3 | 85 | 158 | 1535,0 | 1718,0 | 2123,00 |
| 24516 | 3 x 50 + 3 G 10,0 | 30,8 | 2 | 40 | 192 | 2208,0 | 2399,0 | 3098,00 |
| 24517 | 3 x 70 + 3 G 10,0 | 34,2 | 2 | 45 | 246 | 2871,0 | 3056,0 | 3981,00 |
| 24518 | 3 x 95 + 3 G 16,0 | 37,8 | 1 | 50 | 298 | 3953,0 | 4162,0 | 5055,00 |
| 24519 | 3 x 120 + 3 G 16,0 | 42,6 | 346 | 4836,0 | 5075,0 | 6678,00 | ||
| 24520 | 3 x 150 + 3 G 25,0 | 47,5 | 399 | 5412,0 | 6128,0 | 8735,00 | ||
| 24521 | 3 x 185 + 3 G 35,0 | 53,4 | 456 | 6969,0 | 7189,0 | 10755,00 | ||
| 24587 | 3 x 240 + 3 G 42,5 | 58,7 | 538 | 8540,0 | 9540,0 | 16170,00 | ||
